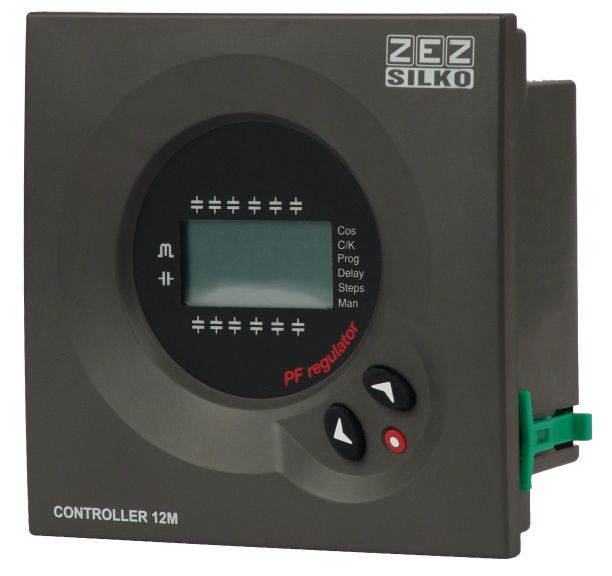

РЕГУЛЯТОР РЕАКТИВНОЙ МОЩНОСТИ PFR6, PFR12,

Регулятор PFR 06/PFR 12 – является новым типом прибора, разработанного для простой и эффективной регулировки коэффициента мощности. Регулятор контролирует состояние в распределительной сети, включая высшие гармоники и на основании точных и быстрых расчётов подключает или отключает отдельные компенсационные ступени для достижения требуемого cos ?. Настройка регулятора происходит автоматически, ручная настройка также возможна.
Регулятор работает по пяти встроеным кодам, которым должны соответствовать номиналы конденсаторов.

Функции:
-6 или 12 выходов;
-FCP - система быстрого алгоритма (минимизирует число включений);
- измерение cos , с использованием действительных значений RMS напряжения и тока;
-изображение всех величин на одном дисплее;
-изображение на дисплее включенных ступеней;
-исполнение для легкого и простого управления;
-программирование параметров во время работы устройства;
- полностью цифровые элементы программирования и управления;

Технические данные

• Питающее и измеряемое напряжение : 400 VAC (+15/?10%), 50/60 Hz
• Вход измеряемого тока : трансформатор, IN / 5
• Интервал измерения тока : 0,05 - 5 A
• Точность измерения напряжения: 1%
• Точность измерения тока : 1%
• Точность измерения cos ? : 2%
• Дисплей: 1- рядный
• Выход: реле, max. 250 V, 4 A, AC1
• Степень защиты : IP 55
• Размеры: 144 x 144 x 62 mm

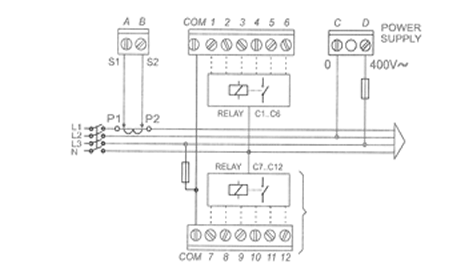

Схема подключения регулятора:
12-ступенчатый регулятор

>>>>>>>>>>Инструкция PFR>>>>>>>>>

РЕГУЛЯТОР РЕАКТИВНОЙ МОЩНОСТИ Super PFR

Принцип действия регулятора:

Регулятор Super PFR 06/PFR 12 – является новым типом прибора, разработанного для простой и эффективной регулировки коэффициента мощности. Регулятор контролирует состояние в распределительной сети, включая высшие гармоники и на основании точных и быстрых расчётов подключает или отключает отдельные компенсационные ступени для достижения требуемого cos ?. Настройка регулятора происходит автоматически, ручная настройка также возможна.

• Автоматическая или ручная настройка
• 6 или 12 подключаемых выходов
• измерение THDU и THDI
• измерение гармоник 3,5,7,9,11,13
• измерение температуры
• сообщения о сбоях (alarm)
• 4- квадрантная регулировка
• FCP ? система быстрого алгоритма (минимизирует количество включений)
• измерение cos ? с использованием фактических значений RMS напряжения и тока
• изображение всех значений на одном дисплее
• изображение включенных ступеней на дисплее
• удобное и простое управление
• программирование параметров во время работы
• полностью цифровые программирующие и управляющие элементы

Технические данные

• Питающее и измеряемое напряжение : 400 VAC (+15/?10%), 50/60 Hz
• Вход измеряемого тока : трансформатор, IN / 5
• Интервал измерения тока : 0,05 - 5 A
• Точность измерения напряжения: 1%
• Точность измерения тока : 1%
• Точность измерения cos ? : 2%
• Дисплей: 3- рядный
• Выход: реле, max. 250 V, 4 A, AC1
• Степень защиты : IP 40
• Размеры: 144 x 144 x 62 mm
