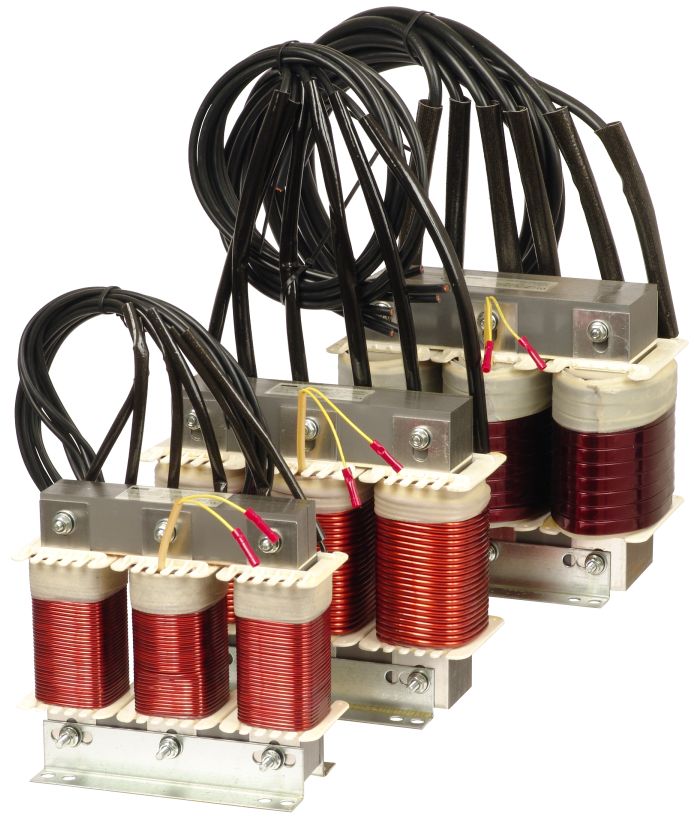

АНТИРЕЗОНАНСНЫЕ ДРОССЕЛИ



Стандартная конструкция предназначена для компенсационной батареи с подавлением. Отличается высокой линейностью , низкими потерями и минимальным уровнем шума . Благодаря специальному исполнению воздушных охлаждающих каналов достигнута большая поверхность и, тем самым, улучшен отвод тепла . Жестко настроенная индуктивность имеет гарантированный разброс LN -5 / +5 %. Дроссели сконструированы для конденсаторов с номинальным напряжением 440 - 760 V ( по заявке и другие напряжения ), 50 Hz и на резонансную частоту 134, 189, 214 Hz ( по заявке и иные частоты ). Дроссели снабжены температурным датчиком с нормальнозакрытым контактом. Датчик срабатывает при 120 °C . Конструкция создана для температурного класса изоляции F.



Действие дросселей в защищенных компенсационных устройствах

-  Ограничение амплитуды токовых импульсов при включении.

-  Ограничение резонансных явлений и защиты конденсаторной батареи от перегрузки по мощности при воздействии высших гармоник .

- Защита от поглощения несущей частоты КДР (комплексное дистанционное регулирование) из распределительной энергосети

- Получение каскада мощных поглощающих резонансных контуров настроенных на соответствующие частоты высших гармоник.



7% - 189 Hz /400 V (конденсаторы 440 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKC1-01-189/400/440

0,89

1,00

3x5,50

43,10

1,30

155x92x140

4,50

TKC1-01,5-189/400/440

1,33

1,50

3x24,70

28,80

1,90

155x92x140

4,50

TKC1-02-189/400/440

1,78

2,00

3x32,9

21,60

2,6

155x92x140

4,50

TKC1-02,5-189/400/440

2,22

2,50

3x13,7

17,30

3,2

155x92x140

4,50

TKC1-03,15-189/400/440

2,80

3,15

3x17,3

13,70

4,0

155x92x140

4,50

TKC1-04-189/400/440

3,56

4,00

3x21,9

10,8

5,1

155x90x140

4,5

TKC1-05-189/400/440

4,44

5,00

3x27,4

8,64

6,4

155x90x140

4,5

TKC1-06,25-189/400/440

5,55

6,25

3x34,3

6,9

8,0

155x92x140

4,6

TKC1-07,5-189/400/440

6,67

7,50

3x41,1

5,75

9,6

180x100x160

7,3

TKC1-08-189/400/440

7,11

8,00

3x43,8

5,39

10,3

180x100x160

7,5

TKC1-10-189/400/440

8,89

10,00

3x54,8

4,32

12,8

180x100x160

7,5

TKC1-12,5-189/400/440

11,11

12,50

3x68,5

3,46

16,0

180x110x160

8,6

TKC1-14-189/400/440

12,44

14,00

3x76,7

3,07

18,0

180x120x160

11,0

TKC1-15-189/400/440

13,33

15,00

3x82,2

2,88

19,3

180x120x160

10,6

TKC1-20-189/400/440

17,77

20,00

3x109,6

2,17

25,7

180x110x160

10,8

TKC2-01-189/400/440

0,89

1,00

3x5,5

43,1

1,3

150x90x155

4,5

TKC2-01,5-189/400/440

1,33

1,50

3x24,7

28,8

1,9

150x90x155

4,5

TKC2-02-189/400/440

1,78

2,00

3x32,9

21,6

2,6

150x90x155

4,5

TKC2-02,5-189/400/440

2,22

2,50

3x13,7

17,3

3,2

150x90x155

4,5

TKC2-03,15-189/400/440

2,80

3,15

3x17,3

13,7

4,0

150x90x155

4,5

TKC2-04-189/400/440

3,56

4,00

3x21,9

10,8

5,1

150x90x155

4,5

TKC2-05-189/400/440

4,44

5,00

3x27,4

8,64

6,4

150x90x155

4,5

TKC2-06,25-189/400/440

5,55

6,25

3x34,3

6,9

8,0

150x90x155

4,5

TKC2-07,5-189/400/440

6,67

7,50

3x41,1

5,75

9,6

180x100x160

7,5

TKC2-08-189/400/440

7,11

8,00

3x43,8

5,39

10,3

180x100x160

7,5

TKC2-10-189/400/440

8,89

10,0

3x54,8

4,32

12,8

180x100x160

7,5

TKC2-12,5-189/400/440

11,11

12,50

3x68,5

3,46

16,0

180x110x160

8,6

TKC2-15-189/400/440

13,33

15,00

3x82,2

2,88

19,3

180x120x160

10,6

TKC2-20-189/400/440

17,77

20,00

3x109,6

2,17

25,7

180x120x160

10,6

TKC2-2x12,5-189/400/440

2x11,1

2x12,5

2x(3x68,5)

3,46

16

180x110x280

15

TKC2-2x14-189/400/440

2x12,5

2x14,1

2x(3x77,0)

3,08

18

180x110x280

15

TKA1-25-189/400/440

22,22

25,00

3x137,0

1,73

32,1

235x150x160

13,00

TKA1-28,1-189/400/440

24,97

28,10

3x154,0

1,53

36,0

235x150x160

13,00

TKA1-30-189/400/440

26,67

30,00

3x164,4

1,44

38,5

255x160x195

17,00

TKA1-35-189/400/440

31,10

35,00

3x191,8

1,23

44,9

255x160x195

17

TKA1-37,5-189/400/440

33,32

37,50

3x205,5

1,15

48,10

255x160x195

18,00

TKA1-40-189/400/440

35,55

40,00

3x219,2

1,08

51,3

255x160x195

17,5

TKA1-2x25-189/400/440

2x22,2

2x25,0

2x(3x137,0)

1,73

32,1

235x150x290

25

TKA1-50-189/400/440

44,43

50,00

3x274,0

0,86

64,1

250x185x215

23,0

TKA1-2x28,1-189/400/440

2x24,97

2x28,1

2x(3x154,0)

2x1,53

2x36,0

230x150x285

25,0

TKA1-56,2-189/400/440

50,0

56,20

3x308,0

0,77

72,0

250x185x215

23,0

TKA1-60-189/400/440

53,32

60,00

3x328,8

0,72

77,0

285x185x235

26

TKA1-75-189/400/440

66,65

75,00

3x411,0

0,58

96,2

305x190x255

31,00

TKA1-80-189/400/440

71,1

80,00

3x438,4

0,54

102,6

305x190255

33

TKA1-2x50-189/400/440

2x44,4

2x50

2x(3x274,0)

0,86

64,1

250x185x380

40

TKA1-100-189/400/440

88,87

100,00

3x548,1

0,43

128,3

305x190x255

34,00

TKA1-2x56-189/400/440

2x50,0

2x56,00

2x(3x308,0)

2x0,86

2x64,3

250x185x380

40,0

7% - 189 Hz /400 V (конденсаторы 480 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKA1-25-189/400/480

18,69

25,00

3x115,10

2,05

26,90

235x150x160

13,00

TKA1-33,3-189/400/480

24,87

33,30

3x153,40

1,54

35,90

235x150x160

13,00

TKA1-36-189/400/480

26,88

36,00

3x165,80

1,43

38,80

255x160x195

17,00

TKA1-50-189/400/480

37,34

50,00

3x230,30

1,03

53,90

255x160x195

17,50

TKA1-54-189/400/480

40,32

54,00

3x248,70

0,95

58,20

250x185x215

22,00

TKA1-66,6-189/400/480

49,73

66,60

3x306,70

0,77

71,80

250x185x215

23,00

TKA1-72-189/400/480

53,76

72,00

3x331,60

0,71

77,60

285x185x235

26,00

TKA1-100-189/400/480

74,67

100

3x460,50

0,51

107,80

305x190x255

33,00

TKA1-108-189/400/480

80,65

108,00

3x497,70

0,48

116,40

305x190x255

33,00

7% - 189 Hz /500 V (конденсаторы 580 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKC1-06,25-189/500/580

4,99

6,25

3x19,70

12,00

5,77

150x90x155

4,50

TKC1-12,5-189/500/580

9,99

12,50

3x39,40

6,00

11,50

180x100x180

8,30

TKA1-25-189/500/580

19,98

25,00

3x78,90

3,00

23,10

255x150x160

13,00

TKA1-50-189/500/580

39,96

50,00

3x157,70

1,50

46,10

250x185x215

23,00

7% - 189 Hz /690 V (конденсаторы 800 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKA1-50-189/690/800

40,00

50,00

3x248,7

2,38

33,5

285x175x220

24,00

TKA1-60-189/690/800

48,00

60,00

3x298,4

2,38

40,2

285x175x220

24,00

8% - 177 Hz /400 V (конденсаторы 460 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKA1-30-177/400/460

24,65

30,00

451,30

1,80

35,60

235x150x160

13,00

14% - 134 Hz /400 V (конденсаторы 480 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKC1-15-134/400/480

12,11

15,00

3x69,10

6,85

17,50

220x140x160

17,00

TKA1-25-134/400/480

20,19

25,00

3x115,10

4,11

29,10

285x175x525

25,00

TKA1-30-134/400/480

24,23

30,00

3x138,20

3,42

35,00

290x190x215

24,00

TKA1-31-134/400/480

25,03

31,00

3x142,80

3,31

36,10

285x175x225

25,00

TKA1-60-134/400/480

48,45

60,00

3x276,30

1,71

69,90

335x190x255

37,00

TKA1-62-134/400/480

50,07

62,00

3x285,50

1,66

72,30

340x190x255

37,00

14% - 134 Hz /400 V (конденсаторы 525 V)

Тнп

Мощность L-C
QN
[kvar]

Мощность кон 440 (525)V
QN
[kvar]

Емкость
CN
[µF]

Индуктивность
LN
[mH]

Ток
IN
[A]

Размер
[mm]

Масса
[kg]

TKC1-6,25-134/400/525

4,20

6,250

3x24,10

19,544

6,10





TKC1-12,5-134/400/525

8,40

12,50

3x48,20

9,77

12,20

180x135x180

11,00

TKC1-25-134/400/525

16,80

25,00

3x96,40

4,89

24,40

225x135x180

18,00

TKA1-50-134/400/525

33,70

50,00

3x192,50

2,44

48,80

300x185x215

27,00







Дополнительную информацию вы можете узнать из каталога или отправить нам запрос
