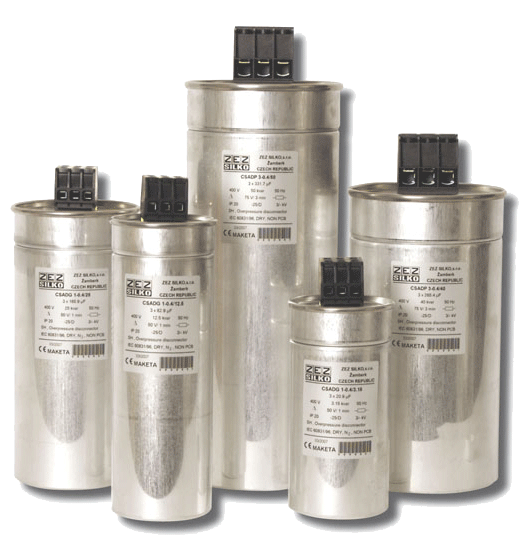

КОНДЕНСАТОРЫ НИЗКОВОЛЬТНЫЕ ZEZ SILKO ДЛЯ КОМПЕНСАЦИИ РЕАКТИВНОЙ МОЩНОСТИ


Конденсаторы предназначены для компенсации реактивной мощности в сетях низкого напряжения.
Конденсаторы выпускаются системой МКП, которая состоит из метализованной полипропиленовой пленки с очень низкими диэлектрическими затратами. Диэлектрическая система самовосстанавливающаяся, в сухом исполнении. Корпус конденсатора защищен от разрыва избыточным разъединителем, который обеспечивает безопастное отключение конденсатора от цепи при коротком замыкании и при окончании срока службы. Конденсаторы оснащены тремя разрядными резисторами, имеют высокую надежность и долголетие.



При нормальных рабочих условиях некоторые электрические устройства (эл. моторы, сварочные аппараты, лампы дневного света) потребляют из сети не только активную, но и реактивную энергию. Она неизбежна, с точки зрения физики процесса, для обеспечения правильного функционирования этого оборудования. Сумма обоих энергий, однако, перегружает передающие сети. Естественным является стремление присоединить к потребителю правильно рассчитанный конденсатор, который генерирует и поставляет реактивную мощность непосредственно у потребителя. Тем самым снижается величина реактивной мощности передаваемой по сети. Такое решение называется компенсацией реактивной мощности. Качество компенсации характеризуется коэффициентом cos ?, то есть отношением активной и реактивной мощности. Идеальным было бы иметь cos = 1. Потребитель в Чешской Республике штрафуется за коэффициент ниже, чем 0,95.

Конденсаторы изготавливаются в трех исполнениях

Исполнение конденсатора

Приминение

THDU

Ожидаемый срок службы

Категория температуры

NORMAL

«N»

Для стандартных условий

Менее 2%

Более 130 000 часов

-40/D

HEAVY DUTY

 «HD»

Для использования в оборудовании более высокого уровня требований

Менее 3%

Более 150 000 часов

-40/D (60C)

ULTRA HEAVY DUTY

«UHD»

Для применения в особо сложных условиях эксплуатации

Менее 4%

Более 180 000 часов

-40/D (60C)



Краткие технические характеристики косинусных конденсаторов ZEZ SILKO для компенсации реактивной мощности:

СЕРИЯ NORMAL

Номинальное напряжение:       230 - 800 V
Номинальная частота:       50/60 Hz
Стандарты:       IEC 60831-1, UL No. 810, GOST 1282-88, VDE 0560 46+47
Максимально допустимое напряжение:   Umax

UN + 10 % (max. 8 часов за 24 часа)
UN + 15 % (max. 30 минут за 24 часа)
UN + 20 % (max. 5 минут)
UN + 30 % (max. 1 минута)

Макс.допустимый ток:   IS   1,5 * IN
Погрешность емкости:       -5 / +10 %
Испытательное напряжение между клеммами:   UTT   2,15 * UN, AC, 2 s
Испытательное напряжение между
закороченными клеммами и корпусом:
  UTC   UN ? 500 V: 3000 V AC, 10 s
UN >500 V: 2 x UN + 2000 V AC, 10 s
Ток включения:       max. 300 x IN
Потери диэлектрика:
Потери конденсатора:
  tan ?
tan ?0
  cca 0,2 W/kvar
cca 0,4 W/kvar
Предполагаемая долговечность:       >130 000 часов
Степень защиты:       IP 20, по желанию IP 54,
конденсаторы предназначены дл внутреннего монтажа
Категории температур окружающей среды:       -40°C / D  - максимальная температура 55 °C
- наивысшая средняя величина за 24 часа 45 °C
- наивысшая средняя величина за 1 год 35 °C
Охлаждение:       Воздушное естественное
Разрешенная относительная влажность:       IP00 - max. 95 %, IP 20 - max. 95 %, IP 54 - max. 95 %
Максимальная высота над уровнем моря:       4 000 m n.m.
Монтажное положение:       Произвольное
Закрепление:       винт M12 на дне корпуса (подтягивающий момент max. 5 Nm), хомуты
Обеспечение безопасности:       Разъединитель по давлению, система саморегнерации
Корпус:       Цилиндрический, алюминиевый
Система диэлектрика:       MKP, металлизированная полипропиленовая пленка
Импрегнант:       Сухое исполнение
Клеммы:       1/ клеммник – двойные, трехфазные клеммы M5,
момент затягивания max. 2 Nm
2/ винтовые клеммы M10, момент затягивания max. 8 Nm
Разрядные резисторы:       Встроенные на 50 V за 1 минуту или

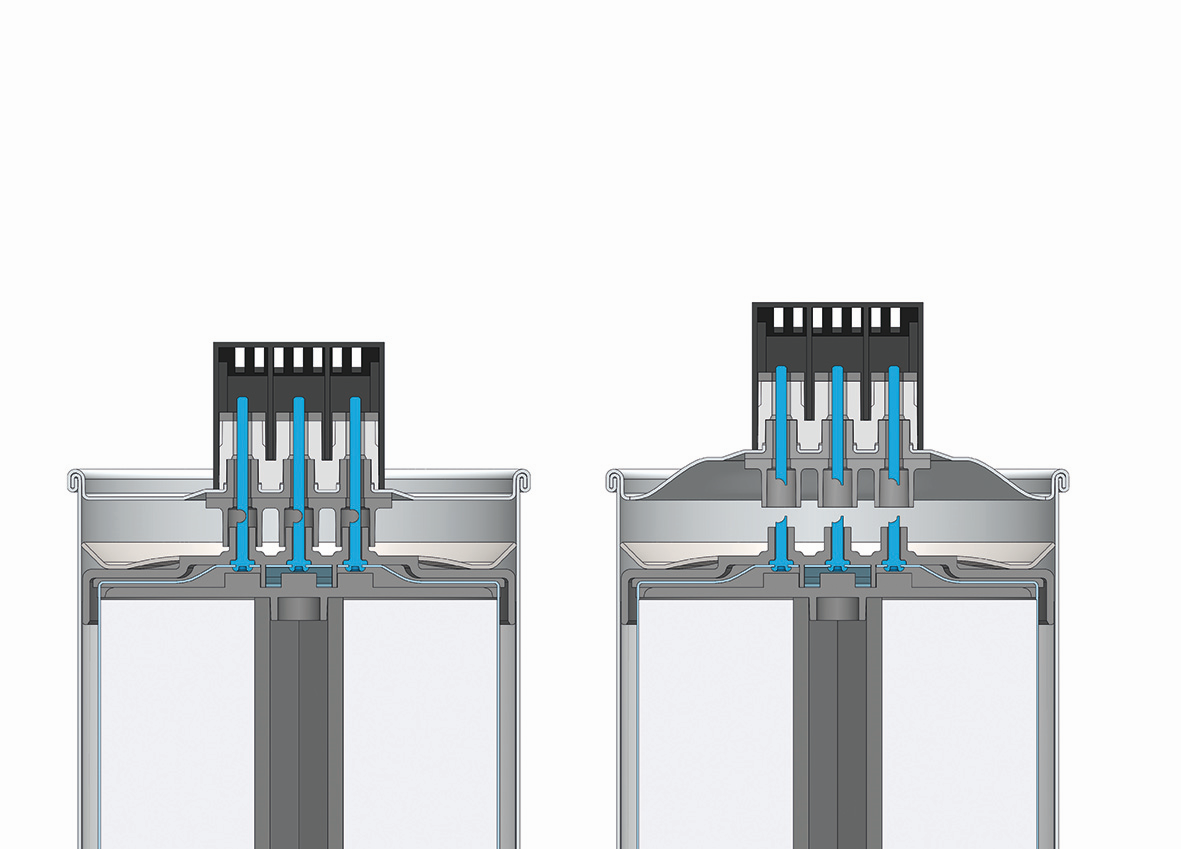

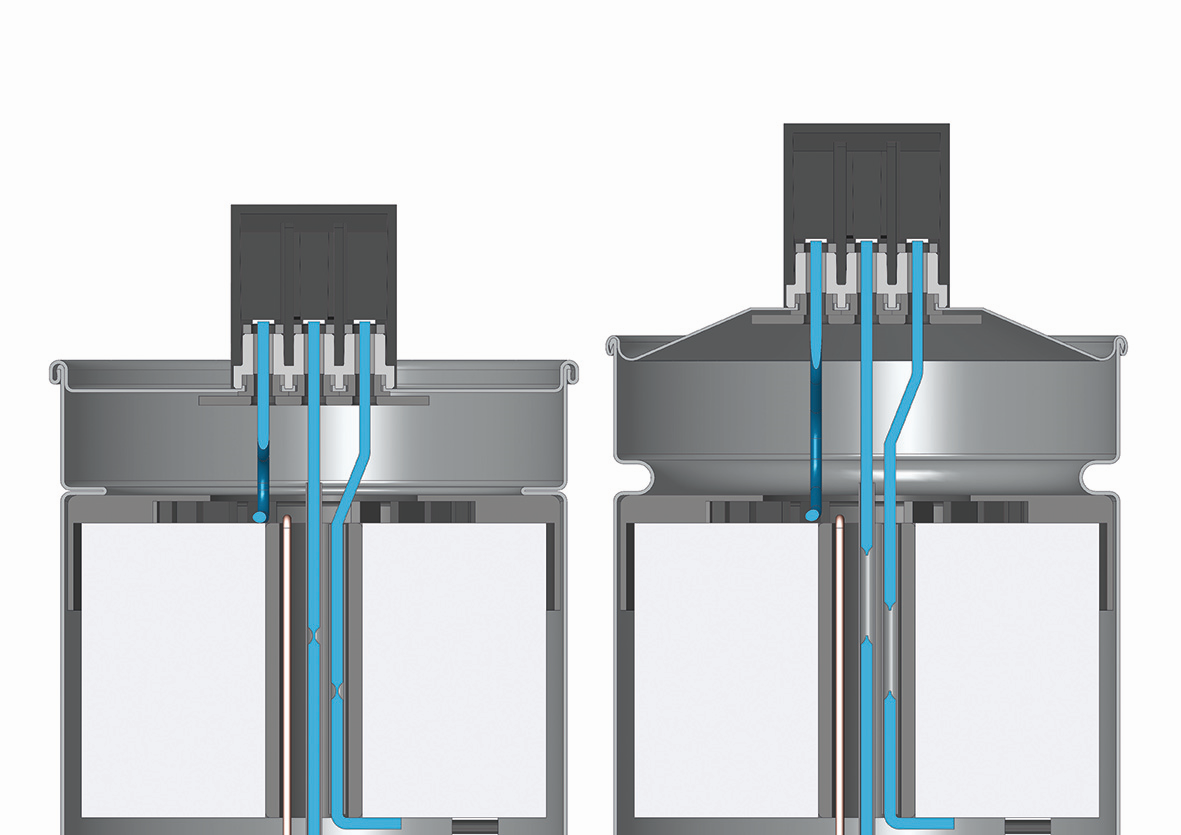

 Корпус конденсатора защищен от разрыва  разъединителем по давлению - 2 фазный

Тнп

PDF

Тип

Напряжение
UN [B]

Мощность
QN [kBAp]

Емкость
CN [µF]

Ток
IN [A]

Размеры
[mm]

Масса
[kg]

Система
диэлектрика

CSADG1-0,44/10 N

-

3-phase, delta

440

10

3x54,8

13,1

85x245

1,1

MKP, dry-N2

CSADG1-0,44/12,5 N

-

3-phase, delta

440

12,5

3x68,5

16,4

85x245

1,2

MKP, dry-N2

CSADG1-0,44/15 N

-

3-phase, delta

440

15

3x82,2

19,7

85x245

1,4

MKP, dry-N2

CSADG4-0,44/20 N

-

3-phase, delta

440

20

3x110

26,2

110x245

1,8

MKP, dry-N2

CSADG4-0,44/25 N

-

3-phase, delta

440

25

3x137

32,8

110x245

1,9

MKP, dry-N2

CSADG4-0,44/30 N

-

3-phase, delta

440

30

3x164

39,4

110x245

2,2

MKP, dry-N2

CSADG-0,44/40 N

-

3-phase, delta

440

40

3x219

52,5

136x261

4,0

MKP, dry-N2

CSADP-0,44/50 N

-

3-phase, delta

440

50

3x274

65,6

136x261

5,0

MKP, resin-PUR

------Лист каталога-----

СЕРИЯ HEAVY DUTY

Номинальное напряжение:       230 - 800 V
Номинальная частота:       50/60 Hz
Стандарты:       IEC 60831-1, UL No. 810, GOST 1282-88, VDE 0560 46+47
Максимально допустимое напряжение:   Umax

UN + 10 % (max. 8 часов за 24 часа)
UN + 15 % (max. 30 минут за 24 часа)
UN + 20 % (max. 5 минут)
UN + 30 % (max. 1 минута)

Макс.допустимый ток:   IS   2,0 * IN
Погрешность емкости:       -5 / +10 %
Испытательное напряжение между клеммами:   UTT   2,15 * UN, AC, 2 s
Испытательное напряжение между
закороченными клеммами и корпусом:
  UTC   UN ? 500 V: 3000 V AC, 10 s
UN >500 V: 2 x UN + 2000 V AC, 10 s
Ток включения:       max. 400 x IN
Потери диэлектрика:
Потери конденсатора:
  tan ?
tan ?0
  cca 0,2 W/kvar
cca 0,4 W/kvar
Предполагаемая долговечность:       >150 000 часов
Степень защиты:       IP 20, по желанию IP 54,
конденсаторы предназначены дл внутреннего монтажа
Категории температур окружающей среды:       -40°C / D  - максимальная температура 60 °C
- наивысшая средняя величина за 24 часа 45 °C
- наивысшая средняя величина за 1 год 35 °C
Охлаждение:       Воздушное естественное
Разрешенная относительная влажность:       IP00 - max. 95 %, IP 20 - max. 95 %, IP 54 - max. 95 %
Максимальная высота над уровнем моря:       4 000 m n.m.
Монтажное положение:       Произвольное
Закрепление:       винт M12 на дне корпуса (подтягивающий момент max. 5 Nm), хомуты
Обеспечение безопасности:       Разъединитель по давлению, система саморегнерации
Корпус:       Цилиндрический, алюминиевый
Система диэлектрика:       MKP, металлизированная полипропиленовая пленка
Импрегнант:       Сухое исполнение
Клеммы:       1/ клеммник – двойные, трехфазные клеммы M5,
момент затягивания max. 2 Nm
2/ винтовые клеммы M10, момент затягивания max. 8 Nm
Разрядные резисторы:

Встроенные на 50 V за 1 минуту или на 75 V за 3 минуты

 Корпус конденсатора защищен от разрыва  разъединителем по давлению - 3 фазный

400 V, 50 Hz, 3 phase

Тнп

PDF

Тип

Напряжение
UN [B]

Мощность
QN [kBAp]

Емкость
CN [µF]

Ток
IN [A]

Размеры
[mm]

Масса
[kg]

Система
диэлектрика

CSADG-0,4/5-HD

-

3-phase, delta

400

5

3x33,2

7,2

85x175

0,9

MKP, dry-N2

CSADG-0,4/6,25-HD

-

3-phase, delta

400

6,25

3x41,4

9,0

85x175

1,0

MKP, dry-N2

CSADG-0,4/7,5-HD

-

3-phase, delta

400

7,5

3x49,7

10,8

85x245

1,0

MKP, dry-N2

CSADG-0,4/10-HD

-

3-phase, delta

400

10

3x66,3

14,4

85x245

1,2

MKP, dry-N2

CSADG-0,4/12,5-HD

-

3-phase, delta

400

12,5

3x82,9

18,0

85x245

1,4

MKP, dry-N2

CSADG-0,4/15-HD

-

3-phase, delta

400

12,5

3x99,5

21,7

100x245

1,7

MKP, dry-N2

CSADG-0,4/20-HD

-

3-phase, delta

400

20

3x133

28,9

100x245

1,9

MKP, dry-N2

CSADG-0,4/25-HD

-

3-phase, delta

400

25

3x166

36,1

116x245

2,2

MKP, dry-N2

CSADG-0,4/30-HD

-

3-phase, delta

400

30

3x199

43,3

136x220

2,9

MKP, dry-N2

CSADG-0,4/40-HD

-

3-phase, delta

400

40

3x265

57,8

136x261

3,8

MKP, dry-N2

CSADP-0,4/50-HD

-

3-phase, delta

400

50

3x332

72,2

136x355

5,5

MKP, resin-PUR

440 V, 50 Hz, 3 phase

Тнп

PDF

Тип

Напряжение
UN [B]

Мощность
QN [kBAp]

Емкость
CN [µF]

Ток
IN [A]

Размеры
[mm]

Масса
[kg]

Система
диэлектрика

CSADG-0,44/2,5-HD

-

3-phase, delta

440

2,5

3x13,7

3,3

85x175

0,6

MKP, dry-N2

CSADG-0,44/5-HD

-

3-phase, delta

440

5

3x27,4

6,6

85x175

0,7

MKP, dry-N2

CSADG-0,44/6,25-HD

-

3-phase, delta

440

6,25

3x34,3

8,2

85x175

0,8

MKP, dry-N2

CSADG-0,44/7,5-HD

-

3-phase, delta

440

7,5

3x41,1

9,9

85x175

0,9

MKP, dry-N2

CSADG-0,44/10-HD

-

3-phase, delta

440

10

3x54,8

13,1

85x245

1,1

MKP, dry-N2

CSADG-0,44/12,5-HD

-

3-phase, delta

440

12,5

3x68,5

16,4

85x245

1,2

MKP, dry-N2

CSADG-0,44/15-HD

-

3-phase, delta

440

15

3x82,2

19,7

85x245

1,4

MKP, dry-N2

CSADG-0,44/20-HD

-

3-phase, delta

440

20

3x110

26,2

100x245

1,8

MKP, dry-N2

CSADG-0,44/25-HD

-

3-phase, delta

440

25

3x137

32,8

100x245

1,9

MKP, dry-N2

CSADG-0,44/28,1-HD

-

3-phase, delta

440

28,1

3x154

36,8

116x245

2,1

MKP, dry-N2

CSADG-0,44/30-HD

-

3-phase, delta

440

30

3x164

39,4

116x245

2,2

MKP, dry-N2

CSADG-0,44/33,3-HD

-

3-phase, delta

440

33,3

3x183

43,7

136x261

3,8

MKP, dry-N2

CSADG-0,44/37,5-HD

-

3-phase, delta

440

37,5

3x206

49,2

136x261

3,9

MKP, dry-N2

CSADG-0,44/40-HD

-

3-phase, delta

440

40

3x219

52,5

136x261

4,0

MKP, dry-N2

CSADP-0,44/50-HD

-

3-phase, delta

440

50

3x274

65,6

136x355

5,0

MKP, resin-PUR

525 V, 50 Hz, 3 phase

Тнп

PDF

Тип

Напряжение
UN [B]

Мощность
QN [kBAp]

Емкость
CN [µF]

Ток
IN [A]

Размеры
[mm]

Масса
[kg]

Система
диэлектрика

CSADG-0,525/5-HD

-

3-phase, delta

525

5

3x19,2

5,5

85x175

0,8

MKP, dry-N2

CSADG-0,525/10-HD

-

3-phase, delta

525

10

3x38,5

11,0

85x245

1,0

MKP, dry-N2

CSADG-0,525/12,5-HD

-

3-phase, delta

525

12,5

3x48,1

13,7

85x245

1,1

MKP, dry-N2

CSADG-0,525/15-HD

-

3-phase, delta

525

15

3x57,7

16,5

85x245

1,3

MKP, dry-N2

CSADG-0,525/20-HD

-

3-phase, delta

525

20

3x77,0

22,0

100x245

1,9

MKP, dry-N2

CSADG-0,525/25-HD

-

3-phase, delta

525

25

3x96,2

27,5

116x245

2,1

MKP, dry-N2

CSADG-0,525/30-HD

-

3-phase, delta

525

30

3x116

33,0

116x245

2,3

MKP, dry-N2

CSADG-0,525/33,3-HD

-

3-phase, delta

525

33,3

3x128

36,6

136x261

3,5

MKP, dry-N2

CSADG-0,525/37,5-HD

-

3-phase, delta

525

37,5

3x144

41,2

136x261

3,6

MKP, dry-N2

CSADG-0,525/40-HD

-

3-phase, delta

525

40

3x154

44,0

136x261

3,7

MKP, dry-N2

CSADP-0,525/50-HD

-

3-phase, delta

525

50

3x193

55,0

136x355

5,5

MKP, resin-PUR

------Лист каталога-----

СЕРИЯ ULTRA HEAVY DUTY

Номинальное напряжение:       230 - 800 V
Номинальная частота:       50/60 Hz
Стандарты:       IEC 60831-1, UL No. 810, GOST 1282-88, VDE 0560 46+47
Максимально допустимое напряжение:   Umax

UN + 10 % (max. 8 часов за 24 часа)
UN + 15 % (max. 30 минут за 24 часа)
UN + 20 % (max. 5 минут)
UN + 30 % (max. 1 минута)

Макс.допустимый ток:   IS   2,5 * IN
Погрешность емкости:       -5 / +10 %
Испытательное напряжение между клеммами:   UTT   2,15 * UN, AC, 2 s
Испытательное напряжение между
закороченными клеммами и корпусом:
  UTC   UN ? 500 V: 3000 V AC, 10 s
UN >500 V: 2 x UN + 2000 V AC, 10 s
Ток включения:       max. 400 x IN
Потери диэлектрика:
Потери конденсатора:
  tan ?
tan ?0
  cca 0,2 W/kvar
cca 0,4 W/kvar
Предполагаемая долговечность:       >180 000 часов
Степень защиты:       IP 20, по желанию IP 54,
конденсаторы предназначены дл внутреннего монтажа
Категории температур окружающей среды:       -40°C / D  - максимальная температура 60 °C
- наивысшая средняя величина за 24 часа 45 °C
- наивысшая средняя величина за 1 год 35 °C
Охлаждение:       Воздушное естественное
Разрешенная относительная влажность:       IP00 - max. 95 %, IP 20 - max. 95 %, IP 54 - max. 95 %
Максимальная высота над уровнем моря:       4 000 m n.m.
Монтажное положение:       Произвольное
Закрепление:       винт M12 на дне корпуса (подтягивающий момент max. 5 Nm), хомуты
Обеспечение безопасности:       Разъединитель по давлению, система саморегнерации
Корпус:       Цилиндрический, алюминиевый
Система диэлектрика:       MKP, металлизированная полипропиленовая пленка
Импрегнант:       Сухое исполнение
Клеммы:       1/ клеммник – двойные, трехфазные клеммы M5,
момент затягивания max. 2 Nm
2/ винтовые клеммы M10, момент затягивания max. 8 Nm
Разрядные резисторы:

Встроенные на 50 V за 1 минуту или на 75 V за 3 минуты

 Корпус конденсатора защищен от разрыва  разъединителем по давлению - 3 фазный



Тнп

PDF

Тип

Напряжение
UN [B]

Мощность
QN [kBAp]

Емкость
CN [µF]

Ток
IN [A]

Размеры
[mm]

Масса
[kg]

Система
диэлектрика

CSADP-0,44/6,25-UHD

-

3-phase, delta

440

6,25

3x34,3

8,2

85x175

1,1

MKP, resin

CSADP-0,44/7,5-UHD

-

3-phase, delta

440

7,5

3x41,1

9,9

85x175

1,2

MKP, resin

CSADP-0,44/10-UHD

-

3-phase, delta

440

10

3x54,8

13,1

85x245

1,4

MKP, resin

CSADP-0,44/12,5-UHD

-

3-phase, delta

440

12,5

3x68,5

16,4

85x245

1,5

MKP, resin

CSADP-0,44/15-UHD

-

3-phase, delta

440

15

3x82,2

19,7

85x245

1,6

MKP, resin

CSADP-0,44/20-UHD

-

3-phase, delta

440

20

3x110

26,2

100x245

2,5

MKP, resin

CSADP-0,44/25-UHD

-

3-phase, delta

440

25

3x137

32,8

116x245

3,2

MKP, resin

CSADP-0,44/28,1-UHD

-

3-phase, delta

440

28,1

3x154

36,8

116x245

3,3

MKP, resin

CSADP-0,44/30-UHD

-

3-phase, delta

440

30

3x164

39,4

116x245

3,3

MKP, resin

CSADP-0,44/40-UHD

-

3-phase, delta

440

40

3x219

52,5

136x261

4,0

MKP, resin

CSADP-0,44/50-UHD

-

3-phase, delta

440

50

3x274

65,6

136x355

5,0

MKP, resin



------Лист каталога-----

ПРАВИЛА ПРИМЕНЕНИЯ / ВЫБОРА КОНДЕНСАТОРОВ НИЗКОГО НАПРЯЖЕНИЯ

RULES OF APPLICATION / CHOICE OF LOW VOLTAGE CAPACITORS

1. Расстояние между конденсаторами в установке или сборке должно быть не менее 20 мм.

2. Конденсаторы низкого напряжения должны быть защищены внешними предохранителями соответствующего типономинала с характеристикой gG.

3. Номинальное напряжение предохранителя должно быть следующим высшим напряжением по сравнению с номинальным напряжением сети.

4. Номинальный ток предохранителя должен превышать максимальный ток конденсатора в 1,6 раза.

5. Конденсаторы делятся на три следующие серии по назначению в сетях с высшими гармоническими (ВГ) составляющими напряжения, а именно:

Табл.1

СЕРИЯ

Назначение

Коэф. несинусоид

THD U

Ожидаемый

Срок работы

Темп. категория

N

(Normal)

Для «нормальных», стандартных режимов работы

Менее 2%

>130000

часов

-40°

/D

HD

(Heavy Duty)



Для применения в «тяжелых режимах» работы (в том числе с повышенным умысном ВГ)

Менее 3%

>150000

часов

-40°

/D (60°

C)

UHD

(Ultra

Heavy Duty)

Для применения в сверхтяжелых режимах (в том числе с высоким вмыстом ВГ)



Менее4%

>180000

часов

-40°

/D (60°

C)



6.         Максимально допустимая перегрузка по напряжению:

Табл. 2

ПЕРЕНАПРЯЖЕНИЕ (действующее значение)



Максимальное время работы

1,1 х Uном

8 часов в день

1,15 х Uном

30 минут в день

1,2 х Uном

5 минут в день

1,3 х Uном

1          минута в день



7.         Температурная категория:

Табл. 3

Темпер.

категория

ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ

Максимальная

Макс. середнее значения за 24 часа

Макс. середнее значения за 1 год

С

50° C

40° C

30° C

D

55° C

45° C

35° C

D(60? C)

60° C

45° C

35° C



8.         Конденсаторы должны быть защищены от перегрузок по току и напряжению с помощью внешних релейных элементов, датчиков или современных регуляторов с соответствующими опциями, в частности с функцией СНL (Capacitor Harmonic Load factor – коэффициент гармонической нагрузки конденсатора), например регуляторами типа NOVAR.



9.         В случае применения конденсаторов в условиях коэффициентов несинусоидности выше приведенных в табл. 1, следует применять последовательно включенные антирезонансные (детюнинговые) дроссели, а в худших условиях – применять конденсаторы с реакторами (тюнинговыми) в составе пассивных фильтров. При выборе следует учитывать именно самый плохой из показателей коэффициента несинусоиности напряжения или тока в сети.





ООО Электросфера, г. Киев, ул. Н. Гринченка 18, 6-этаж, тел. (044)502-47-30,31
