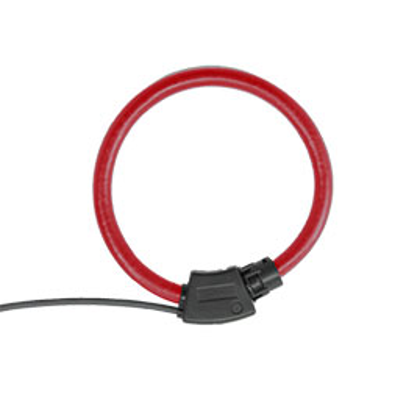

Пояс Роговского MFC 190

Переваги

• Висока чутливість • Придатний для вимірювання струмів від мА до сотень кА.

• Високе вихідне значення• Висока лінійність• Широкий динамічний діапазон.

• Велика корисність своїми великими розмірами або за умов незручних форм провідника, чи у місцях з обмеженим доступом • Немає небезпеки від розірваного вторинного кола (розірваного контура) • Не пошкоджується великими перевантаженнями • Відсутність пов`язаності з електричною мережею,  відсутність споживання електроенергії від неї.

• Завдяки невеликій вазі його можна змінити на вимірюваному провіднику • Повністю екранований • Сертифікат UL, визнаний компонентною маркою UL 61010-1.

Специфікації (Технічні дані)

ПЕРЕТВОРЮВАЧ/ДАВАЧ

Довжина пояса/котушки: від 30 до 300 см

Діаметр пояса/котушки: 12,4 ± 0,2 мм

Кріплення:  байонетний фіксатор/тримач

Матеріал: термопластичний UL94-V0

ЕЛЕКТРИЧНІ ХАРАКТЕРИСТИКИ

Вихідний рівень (RMS/діюче значення): 333 мВ / 1 кА при 50 Гц

Опір пояса/котушки: від 300 до 2000 Ом

Похибка позиціонування: ліпше, ніж ± 1% від зчитування

Робоча напруга: 1000 В (RMS) CAT III 600 В (RMS) CAT IV ступінь забруднення 2

Випробувальна напруга: 7400 В RMS  / 1 хв

КАБЕЛЬ Тип: 2 х 0,15 мм екранований - O5 мм  • Довжина: 3, 5, 7, 10 або 15 м



УМОВИ ДОВКІЛЛЯ

Робоча температура: від -30 ° C до + 80 ° C

Температура зберігання: від -40 ° C до + 80 ° C

Ступінь захисту: IP67

ВІДПОВІДНІСТЬ СТАНДАРТАМ

Безпека: EN61010-1, EN61010-031, EN61010-2-031, EN61010-2-032



ТАБЛИЦЯ

Код замовлення	Технічні особливості		Технічні особливості		Колір	Точність
	Довжина см	Діаметр см	3 м	Кромки/ edges	Червоний	Калібрований
333 мВ/1 кА, 50 Гц  вихідне значення/OUTPUT VALUE
3301.0001.0001	30	~10	•		•	• • • • • •
3301.0002.0001	35	~12	•		•
3301.0004.0001	60	~20	•		•
3301.0005.0001	90	~29	•		•
3301.0006.0001	120	~39	•		•
3301.0007.0001	180	~58	•		•



ВАРІАНТИ, ДОСТУПНІ ЛИШЕ ЗА ЗАПИТОМ (ПРЕДМЕТ ДО MOQ)

Марка компонента UL, визнана складовою UL 61010-1

Різне вихідне значення: 40 мВ / 1кА для частоти 50 Гц або 85 мВ / 1 кА для частоти 50 Гц

Інша довжина пояса, ніж зазначена вище, до 300 см

Довжина кабелю, що відрізняється від стандартної (3м): 5, 7, 10, 15 м

Калібровано для пристрою замовника (значення вхідного імпедансу/опору пристрою, що обирається/визначається)

З'єднувач FRB

Різний колір пояса

Має позначатися разом із вибраним кодом замовлення із вищенаведеним переліком.

Продукція: Algodue elettronica (Італія)

Зроблено в Італії

Переклад відповідного тексту з сайту: http://www.algodue.com/index.php
