ПРЕДОХРАНИТЕЛИ СЕРИИ NH ПРОИЗВОДСТВА APATOR (Польша)
Общая информация

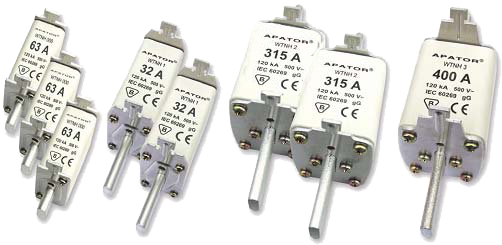

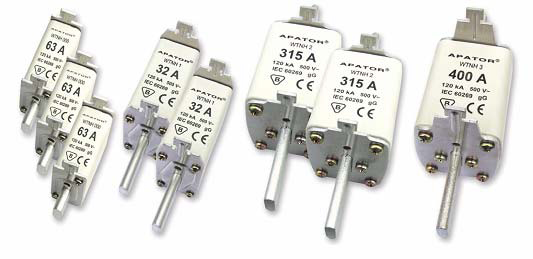

Предохранители ножевого типа NH (тип gG) (аналог ППН), предназначенные для установки в держателях предохранителей PBS, PBD, рубильники RBK, ARS, RAB и защиты от коротких замыканий и перегрузок электрической цепи напряжением до 690 В, частотой 50, 60 Гц при токах до 630 А.
Предохранители характеризуются токово-временной характеристикой типа “gG” (gL). Эта характеристика добавляется для проверки надежности линии, предоставляет возможность максимального ее использования.
условия эксплуатации
- Предназначенные для установки в корпусах (шкафах) - Температура окружающей среды (по ГОСТ 16708-77) – 40°С ? + 55°С, атмосфера типа II по ГОСТ 15150-69 - Высота над уровнем моря не более 2000 м окружающую среду не должно содержать пороху, агрессивных газов или паров - Рабочее положение в пространстве – произвольное - Режим работы – длительный требования к безопасности.
Габаритные размеры

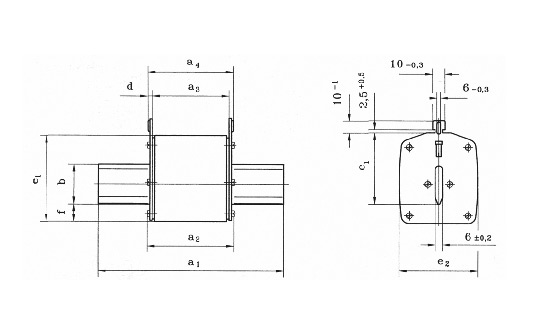

предохранителей серии NH
Тип
|
Іn, [A]
|
a1
|
a2
|
a3
|
a4
|
b (min)
|
c1
|
d
|
e1
|
e2
|
f
|
000
|
160
|
78,5±1,4
|
52±2
|
45±1
|
49±1,5
|
15
|
35±0,8
|
2±0,5
|
39,5±0,7
|
20,5±0,5
|
7+10
|
00
|
160
|
78,5±1,4
|
52±2
|
45±1
|
49±1,5
|
15
|
35±0,8
|
2±0,5
|
38±0,8
|
29±0,7
|
7+10
|
1(1С)
|
160
|
135±2
|
69+2,8-0,8
|
62+2,2-0,2
|
67+1,6-1,2
|
15
|
40±0,4
|
2,5±0,4
|
45±1
|
29±0,7
|
12+20
|
1
|
250
|
135±2
|
69+1,7
|
61±1,2
|
67+1,8-1,2
|
20
|
40±0,4
|
3±0,2
|
50±1
|
44,5±1,5
|
12+20
|
2(2С)
|
250
|
150±2
|
69+1,7
|
61±1,2
|
67+1,8-1,2
|
20
|
48±0,4
|
3±0,3
|
50±1
|
44,5±1,5
|
12+20
|
2
|
400
|
150±2
|
70+1,7
|
61±1,2
|
67+1,8-1,2
|
25
|
48±0,4
|
3±0,5
|
58±1,3
|
50±1,3
|
12+20
|
3(3С)
|
400
|
150±2
|
70+1,7
|
61±1,2
|
68±1,6
|
25
|
60±0,4
|
3±0,5
|
58±1,3
|
50±1,3
|
12+20
|
3
|
630
|
150±2
|
70+1,7
|
61±1,2
|
68±1,8
|
32
|
60±0,4
|
3,5±0,1
|
73±1,5
|
71±1,5
|
15+20
|
Тип
|
Величина тока
|
Номинальное напряжение
|
Способность отключения
|
Частота
|
00/000
|
6А – 160А
|
500В
|
120 кА
|
45 – 62 Гц
|
1/ 1С
|
6А – 250А
|
500В
|
120 кА
|
45 – 62 Гц
|
2/ 2С
|
35А – 400А
|
500В
|
120 кА
|
45 – 62 Гц
|
3/ 3С
|
100А – 630А
|
500В
|
120 кА
|
45 – 62 Гц
|
Предохранители NH “gG” (gL) – могут
использоваться на напряжение 250 В.
Іном,А
|
Артикул
|
ширина
|
|
Предохранители
"000" и "00" величины
|
6A
|
NH000
|
20mm
|
|
10A
|
NH000
|
|
16A
|
NH000
|
|
20A
|
NH000
|
|
25A
|
NH000
|
|
32A
|
NH000
|
|
35A
|
NH000
|
|
40A
|
NH000
|
|
50A
|
NH000
|
|
63A
|
NH000
|
|
80A
|
NH000
|
|
100A
|
NH000
|
|
| |
|
|
| |
|
|
125A
|
NH00
|
30mm
|
|
160A
|
NH00
|
|
Предохранители "1"
величины
|
6A
|
NH1
|
30mm
|
|
10A
|
NH1
|
|
16A
|
NH1
|
|
20A
|
NH1
|
|
25A
|
NH1
|
|
32A
|
NH1
|
|
35A
|
NH1
|
|
40A
|
NH1
|
|
50A
|
NH1
|
|
63A
|
NH1
|
|
80A
|
NH1
|
|
100A
|
NH1
|
|
125A
|
NH1
|
|
160A
|
NH1
|
|
200A
|
NH1
|
40mm
|
|
224A
|
NH1
|
|
250A
|
NH1
|
|
Предохранители "2"
величины
|
35A
|
NH2
|
40mm
|
|
40A
|
NH2
|
|
50A
|
NH2
|
|
63A
|
NH2
|
|
80A
|
NH2
|
|
100A
|
NH2
|
|
125A
|
NH2
|
|
160A
|
NH2
|
|
200A
|
NH2
|
|
224A
|
NH2
|
|
250A
|
NH2
|
|
315A
|
NH2
|
50mm
|
|
350A
|
NH2
|
|
400A
|
NH2
|
|
Предохранители "3"
величины
|
100A
|
NH3
|
50 mm
|
|
125A
|
NH3
|
|
160A
|
NH3
|
|
200A
|
NH3
|
|
224A
|
NH3
|
|
250A
|
NH3
|
|
315A
|
NH3
|
|
350A
|
NH3
|
|
400A
|
NH3
|
|
500A
|
NH3
|
71mm
|
|
630A
|
NH3
|
|
Наименование
|
|
Короткозамкнутый нож „00”–160A
|
|
Короткозамкнутый нож „1”– 250A
|
|
Короткозамкнутый нож „2”– 400A
|
|
Короткозамкнутый нож „3”– 630A
|
|
Универсальная ручка для снятия предохранителей NH
|
|
ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЕЙ ПРОИЗВОДСТВА APATOR (Польша)

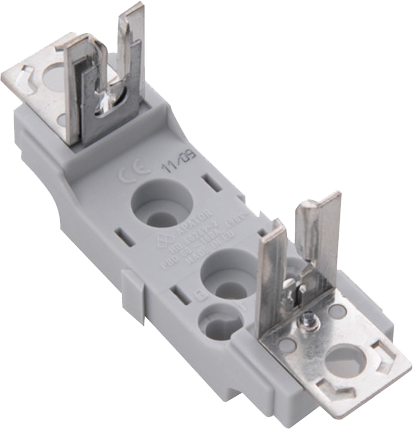

Держатели предохранителей типа PBD промышленного применения
предназначены для фиксации ножевых предохранителей защиты электрических цепей низкого напряжения. Корпус держателей выполнен из термостойкого негорючего материала. Сами токопроводящие части выполнены из гальванически оцынкованой меди для габаритов 00,1,2. Отдельно под заказ может изготавливаться из серебром. Габарит 3 имеет в стандарте токопроводящие части с серебром.
Типы исполнений
Выпускаются основания соответствующие типоразмерам вставок 00 - 3.
Предусмотрены следующие версии исполнения:
для типоразмеров 00 – 160 A

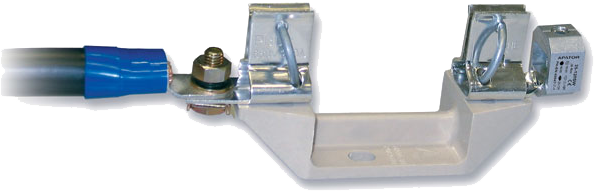

- с двусторонними винтовыми зажимами для кабельных наконечников или шин – PBD 00 трехполюсный держатель PBD 003 HH,
с „V-образным” зажимом с одной и винтовым зажимом с другой стороны – однополюсный держатель PBD 00-1V, трехполюсный держатель PBD 00 3-1V,
- с двусторонними V-образными зажимами – однополюсный держатель PBD 00-2V, трехполюсный держатель PBD 00 3-VV,
возможность применения вставок 00 и 000.
для типоразмеров 1 – 250 A
- с двусторонними винтовыми зажимами для кабельных наконечников или шин однополюсный держатель PBD 1, трехполюсный держатель PBD 13,
- с „V-образным” зажимом с одной и винтовым зажимом с другой стороны – однополюсный держатель PBD 1-1V, трехполюсный держатель PBD 13-1V,
- с двусторонними V-образными зажимами – однополюсный держатель PBD 1-2V, трехполюсный держатель PBD 13-2V,
для типоразмеров 2 – 400 A
- с двусторонними винтовыми зажимами для кабельных наконечников PBD 2,
- с V-образным зажимом с одной и винтовым зажимом с другой стороны –PBD 2-1V,
- с установленными двусторонними V-образными зажимами – PBD 2-2V.
для типоразмеров 3 – 630 A
- с двусторонними винтовыми зажимами для кабельных наконечников PBD 3 или шин.
|
