ГОРИЗОНТАЛЬНЫЕ ВЫКЛЮЧАТЕЛИ RBK


RBK 00 (до 160 А)



НАЗНАЧЕНИЕ

Горизонтальные блок-рубильники (выключатели нагрузки с функцией защиты) типа RBK предназначены для защиты электропотребителей от перегрузок, токов короткого замыкания в сетях трехфазного постоянного и переменного тока частотой 40-60 Гц с помощью предохранителей.

КОНСТРУКЦИЯ

Разъединитель изготовлен из термопластичного полиамида, армированного стекловолокном наивысшего класса негорючести V0 - огнезащитный материал, не содержащий галогенов.
Разъединители RBK состоят из следующих узлов:

  • трехполюсного держателя, оснащенного контактными, пружинящими губками с возможностью непосредственного присоединения кабелей без изоляции или с наконечником, а также шин;
  • съемная крышка с плавкими вставками;
  • дугогасительная камера, оснащенная металлическими пластинами.
  • контакты с серебряным гальваническим покрытием обеспечивают минимальные потери мощности.

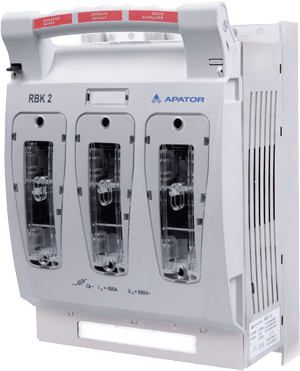

RBK 2 (до 400 А)

УСЛОВИЯ ЭКСПЛУАТАЦИИ

  • окружающая среда не должно содержать пыли, агрессивных газов или паров;
  • температура окружающей среды от -25 ° C до + 55 ° C. При температуре от + 41 ° С до + 45 ° С необходимо уменьшить значение Ith на 5%, а при + 46 ° С до + 55 ° С значение тока Ith необходимо уменьшить на 10%;
  • высота над уровнем моря - не более 2000 м;
  • внешние установки возможно при размещении аппарата в корпусах (шкафах) со степенью защиты> IP34;
  • относительная влажность воздуха не более 50% при температуре + 40 ° C.

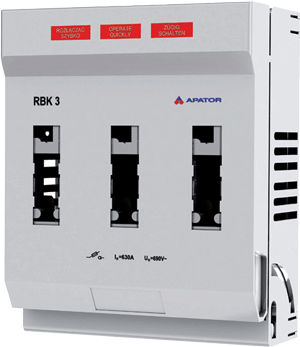

RBK 3 (до 630 А)

Монтаж:

  • на монтажной панели: RBK 00 pro, RBK 1 pro, RBK 2 pro, RBK 3;
  • на двойной шине TH-35: RBK 00 pro;
  • на сборных шинах с расстоянием между ними:

60 мм RBK 00 pro-S, RBK 1 pro-S, RBK 2 pro-S, устанавливается на сборных шинах посредством крючковых зажимов, рас­положенных внутри разъединителя;
60 мм RBK 3-S крепление к сборным шинами посредством адаптера при помощи трех болтов M10.

Основные параметры разъединителей RBK

Параметр RBK 00 pro
RBK 00 pro-S
RBK 00
pro-V 120
RBK 1 pro RBK 1 pro-S RBK 2 pro
RBK 2 pro-S
RBK 3
RBK 3-S
Номинальный
тепловой ток Ith
A 160 160 250 250 400 630
Номинальное
напряжение Un
B 690 690 690 690 690 690
Категория
применения
- AC
-23B
DC
-21B
DC
-22B
AC
-23B
AC
-22B
DC
-22B
AC
-23B
DC
-22B
AC
-23B
AC
-22B
DC
-22B
AC
-23B
DC
-21B
DC
-22B
AC
-22B
DC
-21B
Номинальный
рабочий ток Ie
A 160 160 160 160 160 160 250 250 250 250 250 400 400 400 630 630
Рабочее
напряжение Ue
B 690 440 250 400 690 250 690 250 400 690 250 690 440 220 690 250
Информация взята с сайта производителя.
