Трансформаторы тока стационарные
Трансформаторы тока LSTM, LCTR, LCTB предназначены для измерения токов от 1 до 7500 А. В случаях, когда ток в электрической цепи (первичный ток) слишком велик для непосредственного применения измерительных устройств, трансформатор тока уменьшает ток (вторичный ток) точно пропорционально току в цепи, что является удобным для присоединения измерительных и регистрирующих устройств. Трансформатор тока также изолирует измерительное устройство от возможного высокого напряжения в измеряемой цепи.

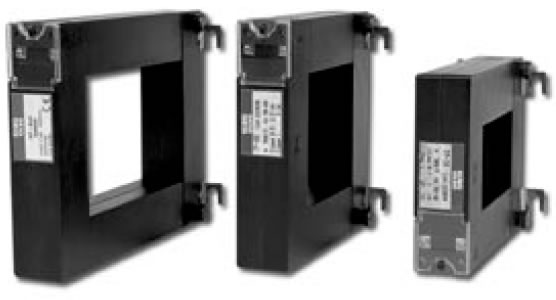

Трансформаторы тока LSTM, LCTR, LCTB имеют компактные размеры при достаточно большом отверстии для пропускания проводника или шины, что делает их удобными в монтаже. Так же через отверстие проходит провод с наконечником что исключает дополнительные затраты на переприсовку наконечников при замене трансформаторов тока. Трансформаторы тока не внесены в реестр Украины и используются пока исключительно в техническом учете.
Трансформатори тока LSTM, LCTR, LCTB
| Тип |
LSTM 62W (40) |
LSTM 74W (40) |
LCTR 45/14 (40) |
LCTR 50/14 (30) |
LCTR 50/14 (50) |
диаметр отверстия
мм |
---------- |
---------- |
14 |
14 |
14 |
шина
мм |
---------- |
---------- |
---------- |
---------- |
---------- |
глубина
мм |
40 |
45 |
45 |
50 |
50 |
Ширина
мм |
62 |
74 |
40 |
31 |
51 |
ток первичной
обмотки |
1-25A |
1-60A |
30-300A |
4-300A |
3-300A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0,2; 0,5; 1 |
0,2; 0,5; 1 |
0,5; 1 |
0,5; 1 |
0,5; 1 |
| Тип |
LCTR 62/R (40) |
LCTB 45/21 (40) |
LCTB 50/21 (30) |
LCTB 50/30 (30) |
LCTB 50/21 (50) |
диаметр отверстия
мм |
22 |
20 |
21 |
26 |
21 |
шина
мм |
---------- |
20*10 |
20*10 |
30*10
20*15 |
20*10 |
глубина
мм |
62 |
40 |
31 |
31 |
51 |
Ширина
мм |
40 |
45 |
50 |
50 |
50 |
ток первичной
обмотки |
50-600A |
50-400A |
40-400A |
75-600A |
50-400A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0,2; 0,5; 1 |
0,5; 1 |
0,5; 1 |
0,5; 1 |
0,5; 1 |
| Тип |
LCTB 50/30 (50) |
LCTB 62/20 (40) |
LCTB 62/30 (40) |
LCTB 62/30 (50) |
LCTB 62/40 (40) |
диаметр отверстия
мм |
26 |
---------- |
30 |
28 |
31 |
шина
мм |
30*10
20*15 |
20*12 |
30*10
2*25*10 |
30*10 |
40*10
2*30*10 |
глубина
мм |
51 |
40 |
40 |
50 |
40 |
Ширина
мм |
50 |
62 |
62 |
62 |
62 |
ток первичной
обмотки |
50-600A |
50-400A |
50-800A |
40-800A |
100-800A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
| Тип |
LCTB 74/20 (45) |
LCTB 74/30 (45) |
LCTB 74/40 (45) |
LCTB 74/50 (45) |
LCTB 86/50 (45) |
диаметр отверстия
мм |
20 |
26 |
35 |
41 |
36 |
шина
мм |
20*10 |
30*15
2*20*10 |
40*12
2*30*15 |
50*12
2*40*10 |
40*10
2*30*15 |
глубина
мм |
45 |
45 |
45 |
45 |
45 |
Ширина
мм |
74 |
74 |
74 |
74 |
86 |
ток первичной
обмотки |
30-400A |
30-800A |
40-1000A |
100-1000A |
50-1000A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
| Тип |
LCTB 86/50 (45) |
LCTB 86/60 (45) |
LCTB 100/100V (45) |
LCTB 100/130V (45) |
диаметр отверстия
мм |
46 |
51 |
---------- |
---------- |
шина
мм |
50*12
2*40*15 |
60*12
2*50*15 |
41*103 |
38*128 |
глубина
мм |
45 |
45 |
45 |
45 |
Ширина
мм |
86 |
86 |
100 |
100 |
ток первичной
обмотки |
100-1250A |
100-1600A |
400-2500A |
400-3000A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0,2; 0,5; 1 |
| Тип |
LCTB 104/60 (45) |
LCTB 104/80 (45) |
LCTB 140/80 (45) |
LCTB 140/100 H (45) |
диаметр отверстия
мм |
54 |
65 |
72 |
86 |
шина
мм |
60*12
2*50*15
2*40*20 |
80*12
2*60*15
2*50*25 |
80*30
2*60*25 |
100*30
2*80*25
2*70*30 |
глубина
мм |
45 |
45 |
45 |
45 |
Ширина
мм |
104 |
104 |
140 |
140 |
ток первичной
обмотки |
100-1600A |
200-2000A |
200-2000A |
200-4000A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
| Тип |
LCTB 140/100V |
LCTB 140/130V (45) |
LCTB 225/125 (50) |
LCTB 225/167 (50) |
диаметр отверстия
мм |
86 |
86 |
---------- |
---------- |
шина
мм |
100*30
2*80*25
2*70*30 |
70*130 |
124*93 |
166*65 |
глубина
мм |
45 |
45 |
50 |
50 |
Ширина
мм |
140 |
140 |
225 |
225 |
ток первичной
обмотки |
200-3000A |
400-5000A |
600-6000A |
1000-7500A |
ток вториной
обмотки |
1A, 5A |
1A, 5A |
1A, 5A |
1A, 5A |
| клас точности |
0.2S; 0,2; 0,5; 1 |
0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
0.2S; 0,2; 0,5; 1 |
